모델명 : GPR4AT-16PS
장착릴레이 : PANASONIC 16PS (APAN 3124×4ea)
전압 : 24V DC
|
|
 |
| Item / Model |
GPR4AT-16PS |
| 장착 Relay |
PANASONIC APAN3124 |
| Coil 정격전압 |
24V DC |

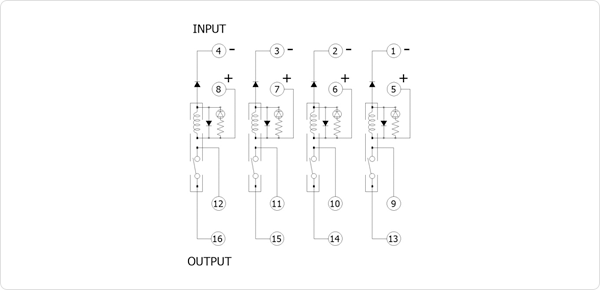

| IO점수 |
4Point (1a×4) |
| Common |
Coil 축 |

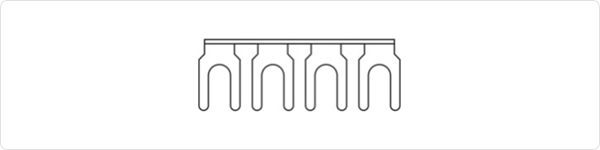

개별 전원 (4P쇼트바내장) |
| Contact 축 |
개별 Com. (4P쇼트바내장) |
| Interface |
Coil 축 |
Screw 단자대 7.62mm Pitch |
| Contact 축 |

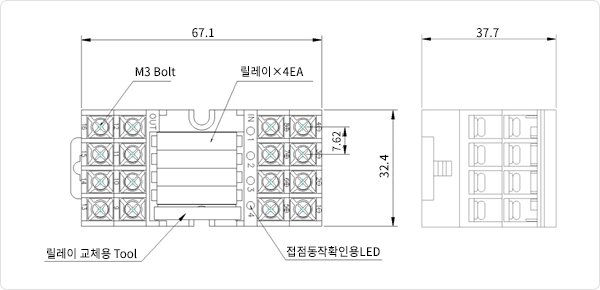

| 제품치수
(W×Dmm) |
32.3 × 67.0 |
| 취부방법 |
Screw체결 DIN Rail (Channel) |
|
 |
| 항목 |
APAN3124 |
| 접점 Contact |
접점구성 Arrangement |
1 From A |
| 정격부하 Nominal switching capacity(resistive load |
5A 250V AC / 5A 30V DC |
| 최대통전전류 Max. switching current |
5A |
| 최대개폐전압 Max. switching voltage |
250V AC / 110V DC(0.4 A) |
| 코일 Coil |
정격전압 Nominal voltage |
24V DC |
| 동작전압 Pick-up voltage |
70%V or less of nominal voltage |
| 복귀전압 Drop-out voltage |
5%V or more of nominal voltage |
| 코일저항 Coil resistance |
5,236Ω |
| 정격소비전력 Nominal operation power |
110mW |
| 서지전압 Surge voltage between contact and coil |
6,000V |
| 내전압 initial breakdown voltage btween contact and coil |
3,000V rms for 1min |
| 원산지 Country of origin |
CHINA |
|
 |
| 케이스 |
Polycarbonate |
| 보호커버(투명) |
| 기판 |
Epoxy 1.6t / 2oz |

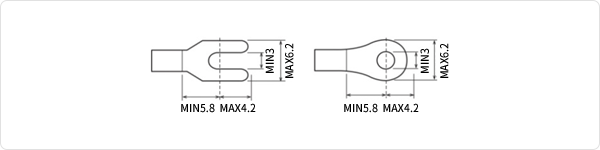

| 적합전선 |
AWG22-16 (MAX / 1.5㎟) |
| 단자 Screw |
M3 x 6L |
| Screw 토크 |
1.2N×m(12㎏f×㎝) |
| 사용주위온도 |
-10℃ ~ +50℃ (결로가 없을 것) |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
