- 시퀀스에서 파워10A까지 개폐 가능한 소형범용 릴레이
ㆍ 정교한 기구에 의하여 내 진동성, 내충격성이 우수합니다.
ㆍ 내 착용성이 우수한 특수합금 접점을 사용하고 있습니다.
ㆍ 케이스 결합부는 소형으로 대전류 개폐를 위하여 특수하게
고안되어 있습니다.
ㆍ 아크를 차단하는 차단판이 부착되어 있습니다.
ㆍ 4정격 코일 사양을 갖추고 있으며 다이오드 내장형도
시리즈화 하였습니다. |
|
| |
 |
 |

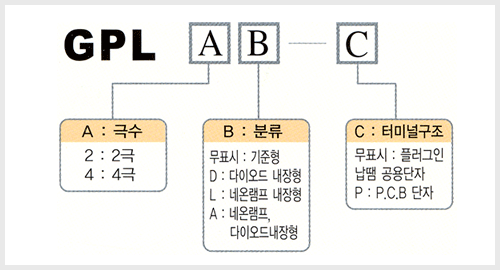

케이스형 |
| 플러그인, 납땜 공용단자 |
P.C.B단자 |
| 기준형 |
2 |
GPL2 |
GPL2 P |
| 4 |
GPL4 |
GPL4 P |
동작표시등
내장형 |
2 |
GPL2 L |
|
| 4 |
GPL4 L |
|
다이오드
내장형 |
2 |
GPL2 D |
|
| 4 |
GPL4 D |
|
네온램프&
다이오드
내장형 |
2 |
GPL2 A |
|
| 4 |
GPL4 A |
|
|
| |
 |
 |
| |
 (동작표시 등 개별의 항을 참고해 주십시오.)
|
항목/
정격전압(V) |
정격전류(mA) |
코일저항(Ω) |
코일 인덕턴스(H) |
동작전압
(V) |
복귀전압
(V) |
최대허용전압
(V) |
소비전력
(W) |
| 50HZ |
60HZ |
철현복귀시 |
철편동작시 |
| AC |
6 |
214.1 |
183 |
12.2 |
0.04 |
0.08 |
80%
이하 |
30%
이상 |
110% |
약 1.0
~
약 1.2
(60Hz) |
| 12 |
106.5 |
91 |
46 |
0.17 |
0.33 |
| 24 |
53.8 |
46 |
180 |
0.69 |
1.30 |
| 50 |
25.7 |
22 |
788 |
3.22 |
5.66 |
| 100/110 |
11.7/12.9 |
10/11 |
3,750 |
14.54 |
24.6 |
약 0.9
~
약 1.1
(60Hz) |
| 110/120 |
9.9/10.8 |
8.4/9.2 |
4,430 |
19.2 |
32.1 |
| 200/220 |
6.2/6.8 |
5.3/5.8 |
12,950 |
54.75 |
94.07 |
| 220/240 |
4.8/5.3 |
4.2/4.6 |
18,790 |
83.50 |
136.4 |
| DC |
6 |
150 |
40 |
0.16 |
0.03 |
10%
이상 |
약 0.9 |
| 12 |
75 |
160 |
0.73 |
1.37 |
| 24 |
36.9 |
650 |
3.20 |
5.72 |
| 48 |
18.5 |
2,600 |
10.60 |
21.00 |
| 100/110 |
9.1/10 |
11,000 |
45.60 |
86.20 |
| 220 |
8.2 |
27,000 |
|
|
|
| |
|
항목/
정격전압(V) |
정격전류(mA) |
코일저항(Ω) |
코일 인덕턴스(H) |
소비전력
(W) |
| 50HZ |
60HZ |
복귀시 |
동작시 |
| AC |
6 |
386 |
330 |
5 |
0.02 |
0.04 |
약 1.95
~
약 2.5
(60Hz) |
| 12 |
199 |
170 |
20 |
0.10 |
0.17 |
| 24 |
93.6 |
80 |
78 |
0.38 |
0.67 |
| 50 |
46.8 |
40 |
350 |
1.74 |
2.88 |
| 100/110 |
22.5/25.5 |
1/21.8 |
1,800 |
10.5 |
15.1 |
약 1.7~2.1
(60Hz) |
| 200/220 |
11.5/13.1 |
9.8/11.2 |
6,700 |
33.1 |
61.4 |
| DC |
6 |
240 |
25 |
0.09 |
0.21 |
약 1.5 |
| 12 |
120 |
100 |
0.39 |
0.84 |
| 24 |
69 |
350 |
1.41 |
2.91 |
| 48 |
30 |
1,600 |
6.39 |
13.6 |
| 100/110 |
15/15.9 |
6,900 |
32 |
63.7 |
주)
1. 정격전류, 코일저항은 코일온도가 +20℃에서의 값이며, 공차는 AC 정격전류 +15%, -20%DC코일저항, ±15%입니다.
2. AC의 코일저항, 인덕턴스는 참고치입니다.
|
| |
 |
| |
기준형,동작표시등 내장형, 다이오드 내장형 |
| 접촉저항 |
50mΩ 이하 |
| 동작시간 |
20ms 이하 |
| 복귀시간 |
20ms 이하 |
| 최대개폐도 |
기계적 |
18,000회 / 시 |
| 정격부하 |
1,800회 / 시 |
| 절연저항 |
100MΩ이상 (DC500V메거에서) |
| 내전압 |
AC 2,000V 50 / 60 Hz1분간 (동극점간은AC 1,000V) |
| 진동 |
내구 |
10 ~ 55Hz 진동폭 1,0mm |
| 오동작 |
10 ~ 55Hz 진동폭 1,0mm |
| 충격 |
내구 |
1,000㎧(약100G) |
| 오동작 |
200㎧(약20G) |
| 수명 |
기계적 |
AC 5,000만회이상 (개폐빈도 18,000회/시) DC 1억회 이상 |
| 전기적 |
4극 20만회 이상 , 2극 50만회 이상(정격부하개폐빈도 1,800회/시) |
| 중량 |
2극 : 약 40g 4극 : 약70g |
|
| |
| |
| |
|
|
|
