분류		제어반응
형식		GPM형		GPL형

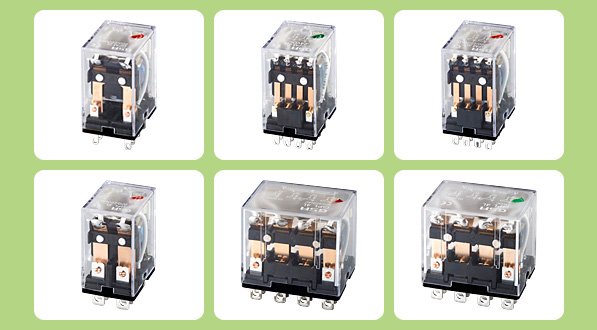

형 상 (최대치)
특 징		● 소형 ● ARC Barrier 내장형 ● 소비전력이 적음		● GPM형의 고용량형 ● 동작표시등, 서지흡수소지등 풍부한 종류
접점	접점구성	2C	4C	2C	4C
	접점재질	Ag	Au도금+ Ag	AgCdO	AgCdO
	정격부하 (COS=1)	AC220V 5A 50만회 이상 DC24V 5A 50만회 이상	AC220V 3A 20만회 이상 DC24V 3A 20만회 이상	AC110V 10A 50만회 이상 DC24V 10A 50만회 이상	AC110V 10A 20만회 이상 DC24V 10A 20만회 이상
	접점 전류 최대치	5A	3A	10A
코일	정격전압(V)	DC,6,12,24,48 100/110(220) AC,6,12,24,50 100/110, 110/120 200/220, 220/240	DC,6,12,24,48 100/110(220) AC,6,12,24,50 100/110, 110/120 200/220, 220/240	DC,6,12,24,48 100/110(220) AC,6,12,24,50 100/110, 110/120 200/220, 220/240
	정격소비전력(w)	DC 약 0.9W AC 약 0.9~1.2VA		DC 약 0.9W AC 약 0.9~1.2VA	DC 약 1.5W AC 약 1.7~2.5VA
기계적 수명		AC 5.000만회 이상 DC 1억회이상(개폐빈도 18.000회/h)		AC 5.000만회 이상 DC 1억회이상
내접선	코일과 접전간	AC 2000V 1분간		AC 2000V 1분간
	이극 접전간	AC 2000V 1분간		AC 2000V 1분간
	동극 접전간	AC 1000V 1분간		AC 1000V 1분간
사용 주의 온도		-25~+60℃		-25~+40℃
기능	래치형
	동작표시등내장형	●		●
	다이오드 내장형	●		●
	기타	●
단자구조	납땜 단자	●		●
	터미널 단자
	플러그인 단자	●		●
	P기판 단자	●		●
	기타
취득규격		CE		CE
중 량		약 33g	약 35g	약 40g	약 70g
