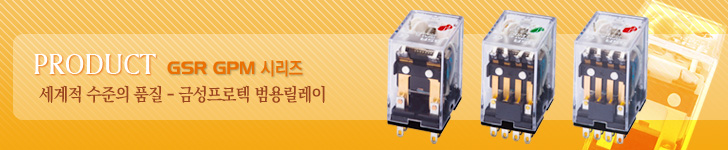

- 시퀀스에서 파워까지 가장 널리 쓰이는 소형 릴레이
ㆍ 소형이면서 2극은 5A, 4극은 3A의 부하 개폐가 가능합니다.
ㆍ 신뢰성이 높고, 장수명입니다.
ㆍ 소비전력이 적고, 고감도이면서 동작속도가 매우 빠릅니다.
ㆍ 내진동, 내충격성이 우수합니다.
ㆍ 기준형은 내전압 AC2,000(1분)를 견디며, 4정격 코일 사양을
갖추고 있습니다. |
|
|
 |
 |

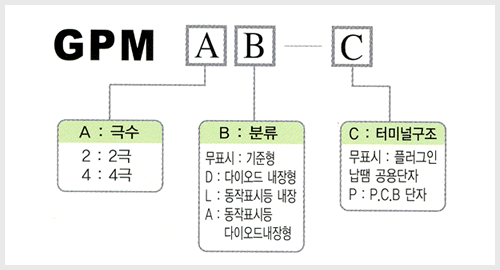

플러그인납땜공용단자 |
PCB단자 |
| 기준형 |
2 |
GPM2 |
GPM2P |
| 4 |
GPM4 |
GPM4P |
동작표시등
내장형 |
2 |
GPM2 L |
|
| 4 |
GPM4 L |
|
다이오드
내장형 |
2 |
GPM2 D |
|
| 4 |
GPM4 D |
|
네온램프&
다이오드
내장형 |
2 |
GPM2 A |
|
| 4 |
GPM4 A |
|
|
| |
 |
 |
|
 |
항목/
정격전압(V) |
정격전류(mA) |
코일저항(Ω) |
코일 인덕턴스(H) |
동작전압
(V) |
복귀전압
(V) |
최대허용전압
(V) |
소비전력
(W) |
| 50HZ |
60HZ |
복귀시 |
동작시 |
| AC |
6 |
214.1 |
183 |
12.2 |
0.04 |
0.08 |
80%
이하 |
30%
이상 |
110% |
약 1.0
~
약 1.2
(60Hz) |
| 12 |
106.5 |
91 |
46 |
0.17 |
0.33 |
| 24 |
53.8 |
46 |
180 |
0.69 |
1.30 |
| 50 |
25.7 |
22 |
788 |
3.22 |
5.66 |
| 100/110 |
11.7/12.9 |
10/11 |
3,750 |
14.54 |
24.6 |
약 0.9
~
약 1.1
(60Hz) |
| 110/120 |
9.9/10.8 |
8.4/9.2 |
4,430 |
19.2 |
32.1 |
| 200/220 |
6.2/6.8 |
5.3/5.8 |
12,950 |
54.75 |
94.07 |
| 220/240 |
4.8/5.3 |
4.2/4.6 |
18,790 |
83.50 |
136.4 |
| DC |
6 |
150 |
40 |
0.17 |
0.33 |
10%
이상 |
약 0.9 |
| 12 |
75 |
160 |
0.73 |
1.37 |
| 24 |
36.9 |
650 |
3.20 |
5.72 |
| 48 |
18.5 |
2,600 |
10.60 |
21.00 |
| 100/110 |
9.1/10 |
11,000 |
45.60 |
86.20 |
| 220 |
8.2 |
27,000 |
|
|
|
|
 |
 |
기준형 |
동장표시 내장형
다이오드 내장형 |
|
접촉저항 |
50mΩ 이하 |
|
동작시간 |
20ms 이하 |
|
복귀시간 |
20ms 이하 |
최대개폐
빈도 |
기계적 |
18.000회/시 |
| 졍격부하 |
1,800회/시 |
| 절연저항 |
100MΩ이상(DC500V메거에서) |
| 내 전 압 |
AC 2,000V 50 / 60Hz 1분간
(동극접전간은 AC1,000V) |
| 진동 |
내구 |
10~55Hz진동폭 1.0mm |
| 오동작 |
10~55Hz진동폭 1.0mm |
| 충격 |
내구 |
1,000㎧(약100G) |
| 오동작 |
200㎧(약20G) |
| 수명 |
기계적 |
AC 5,000만회이상
(개폐빈도 18,000회/시)
DC 1억회 이상 |
AC 5,000만회이상
(개폐빈도 18,000회/시)
DC 1억회 이상 |
| 전기적 |
2극 50만회 이상 (정격부하 개폐빈도 1,800회/시) 4극 20만회 이상 |
2극 50만회 이상 (정격부하 개폐빈도 1,800회/시) 4극 20만회 이상 |
|
| |
| |
| |
|
|
|
