좁은 공간에서 사용가능한 모델 교환용
2극 5A의 범용 파워 릴레이
코일과 접점간의 절연거리 유지 (약 8mm 이상)
접점 재질은 Ag/Au (Agcdo)
조작 코일은 AC-DC 타입 제품 구비
|
|
|
 |
| 분류 |

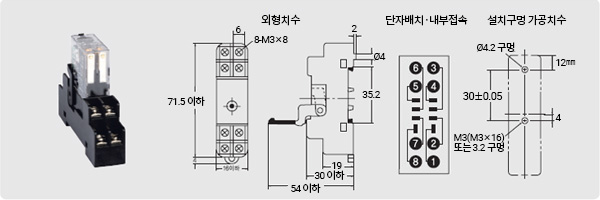

플러그인 단자형 |
P.C.B 기판용 단자형 |

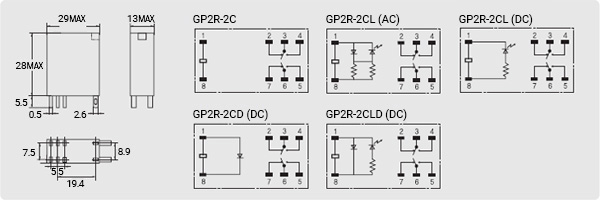

| 기준형 |
GP2R-2C |
- |
| 동작표시등 내장형 |
GP2R-2CL |
- |
| 동작표시등 및 다이오드 내장형 |
GP2R-2CLD |
- |
|
|
 |
| 항목 |
2극 |
| 저항부하 |
5A 250 VAC, 30 VDC |
| 유도부하 |
2A 250 VAC, 3A 30 VDC |
| 개폐용량의 최대치 |
AC 1,250 VA, DC 150W |
| 접촉저항 |
50mΩ 이하 |
| 동작시간 |
15㎧ 이하 |
| 복귀시간 |
10㎧ 이하 |
| 최대 개폐빈도 |
기계적 |
18,000 회 / 시 |
| 정격부하 |
1,800 회 / 시 |
| 절연저항 |
1.000MΩ 이상 (DC 500V 메가) |
| 내전압 |
코일과 접점간 AC 5,000 V/1 분간 |
| 동극 접점간 AC 1,000 V/1 분간 |
| 진동 |
오동작.내구 |
10~55HZ 복진폭 1.5mm |
| 충격 |
오동작 |
려자 200m/s2 (약200G), 무려자 m/s2 (약10G) |
| 내구 |
1,000 m/s2 (약100G) |
| 수명 |
기계적 |
AC 1,000 만회 이상, DC 2,000 만회 이상 (개폐빈도 18,000 / 시) |
| 전기적 |
10만회이상 (정격부하 개폐빈도 1,800 회 / 시) |
| 사용 주위 온도 |
-40 ~ +70℃ (단, 빙결되지 않을 것) |
| 사용 주위 습도 |
35~85% RH |
| 중량 |
약 17g |
|
| |
 |
| - |
정격전류(mA) |
코일저항(Ω) |
동작전압(V) |
복귀전압(V) |
최대허용전압(V) |
소비전력(W) |
| 50HZ |
60HZ |
| AC |
12 |
93 |
75 |
65 |
80% 이하 |
30% 이상 |
110% |
약 0.9 (60Hz) |
| 24 |
46.5 |
37.5 |
260 |
| 100/110 |
11 |
9/10.6 |
4,600/5,500 |
| 200/220 |
5.5 |
4.5/5.3 |
20,200/21,000 |
| DC |
6 |
88.0 |
68 |
70% 이하 |
15% 이상 |
110% |
약 0.55 |
| 12 |
43 |
275 |
| 24 |
21.8 |
1,100 |
| 48 |
12 |
4,170 |
| 100/110 |
5.3 |
18,860/22,800 |
주) 1. 정격전류, 코일저항은 코일온도가 +23℃에서의 값이며,
공차는 AC정격전류 + 15%, -20%DC코일저항, ±15%입니다.
|
|
 |
 |
| |
 |
|
 |
| |
|
|
|
